オーダーメイド作例


AE11 門扉、階段壁付け手摺

概要:  庭の改装工事の際、縦横格子のシンプルな門扉と階段壁付けハンドレールを製作しました。いただいたアイデアスケッチをもとにパーツを選んで図面を起こしました。Rのついた横枠が固い感じになりやすい縦横格子を和ませています。門まわりのレンガは今回新たに積まれたものです。いただいたアイデアスケッチをもとにパーツを選んで図面を起こしました。

  • 施主: K様邸
  • 所在地: 横浜市港北区
  • 鍛鉄デザイン: イエナランドスケープ、レッキーメタルオーナメントジャパン
  • 製作協力: 川内工業、唐絵工房
  • 鍛鉄監理: イエナランドスケープ

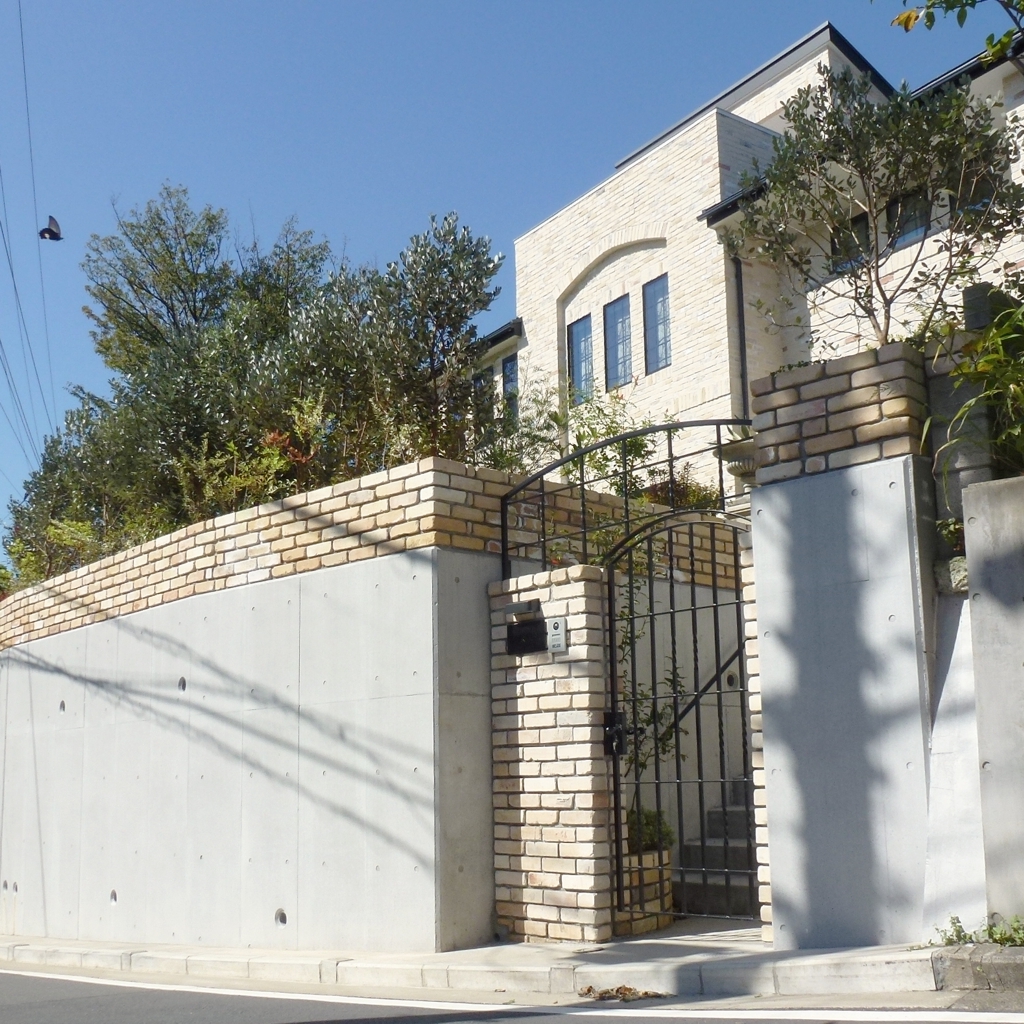

  • 段差のある玄関までの階段まわりのロートアイアン
    段差のある玄関までの階段まわりのロートアイアン

    AE11-A 門扉、アーチ

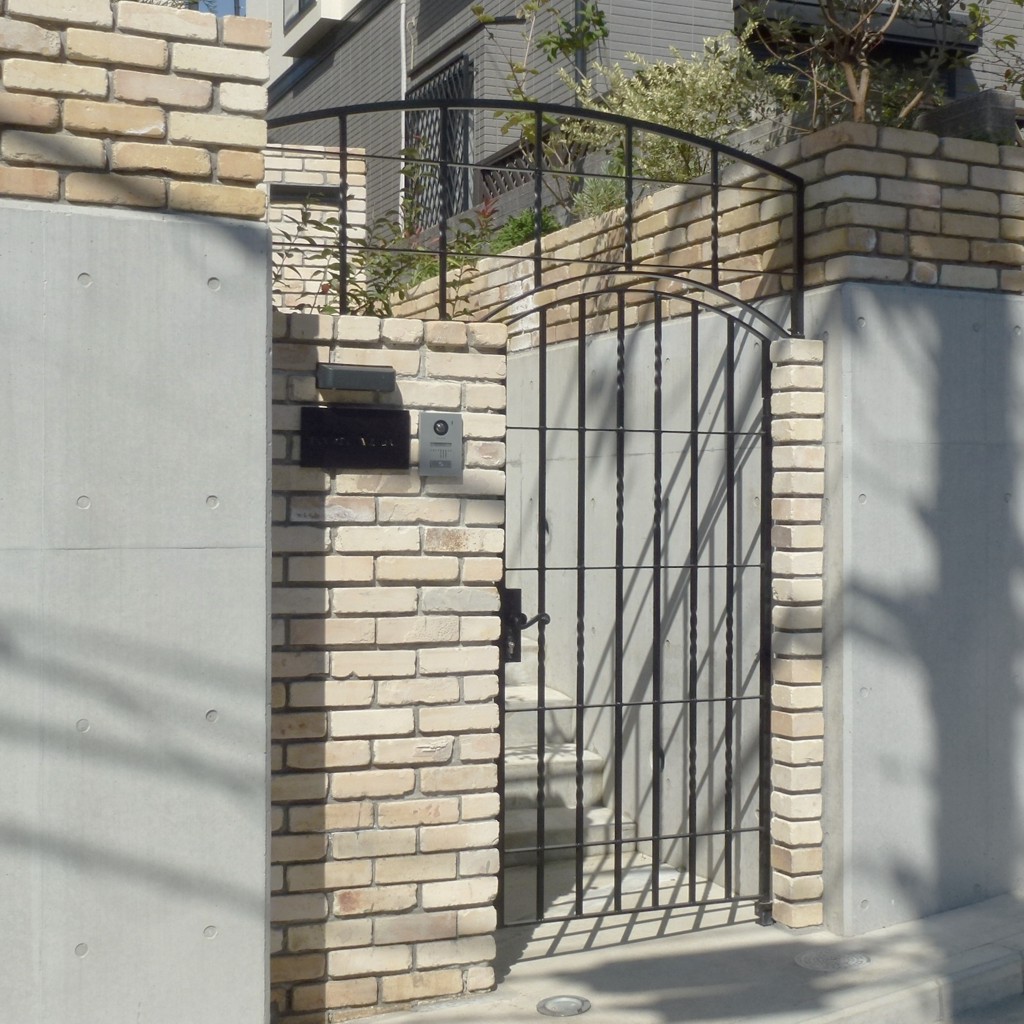

    片開きの縦横格子組みロートアイアン門扉
    片開きの縦横格子組み門扉
    ロートアイアン門扉を斜め左側から見る
    斜め左側から見る

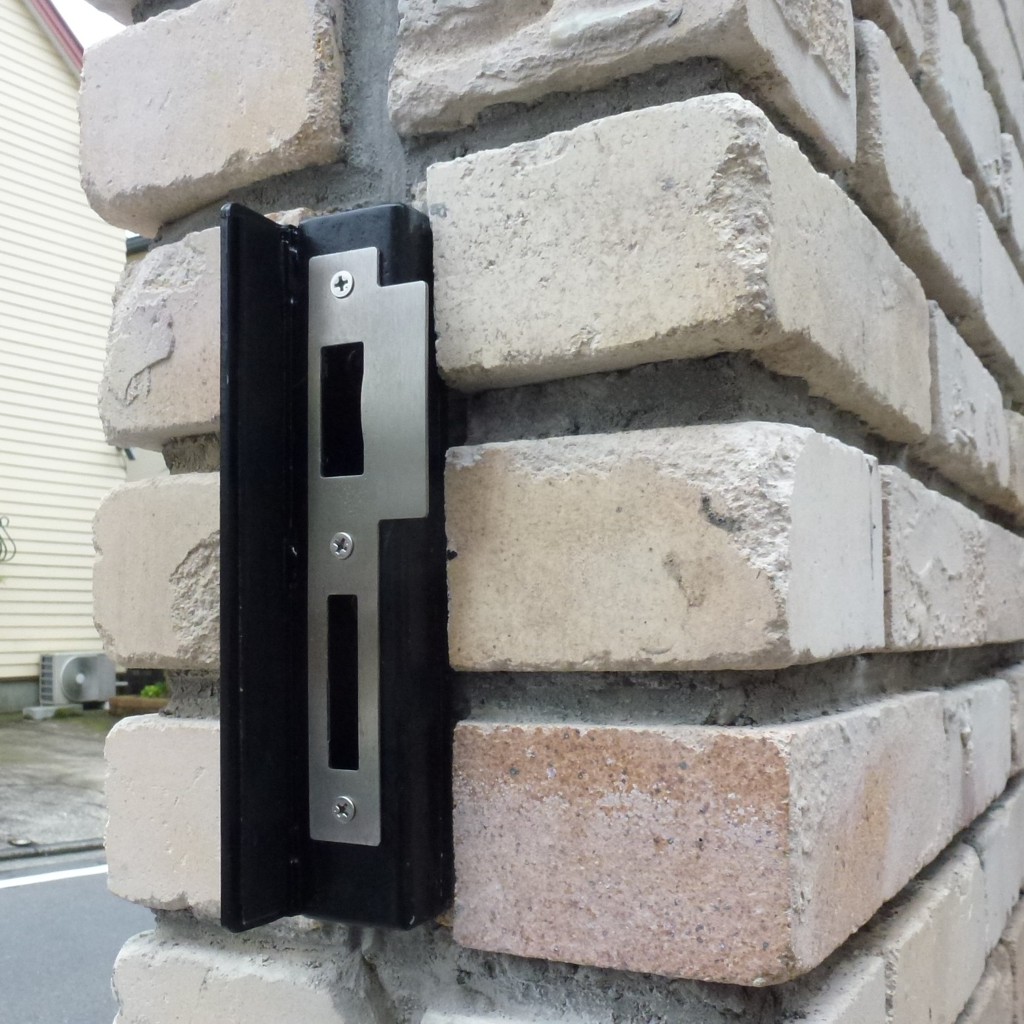

    ストライクは壁に直接取付
    ストライクは壁に直接取付

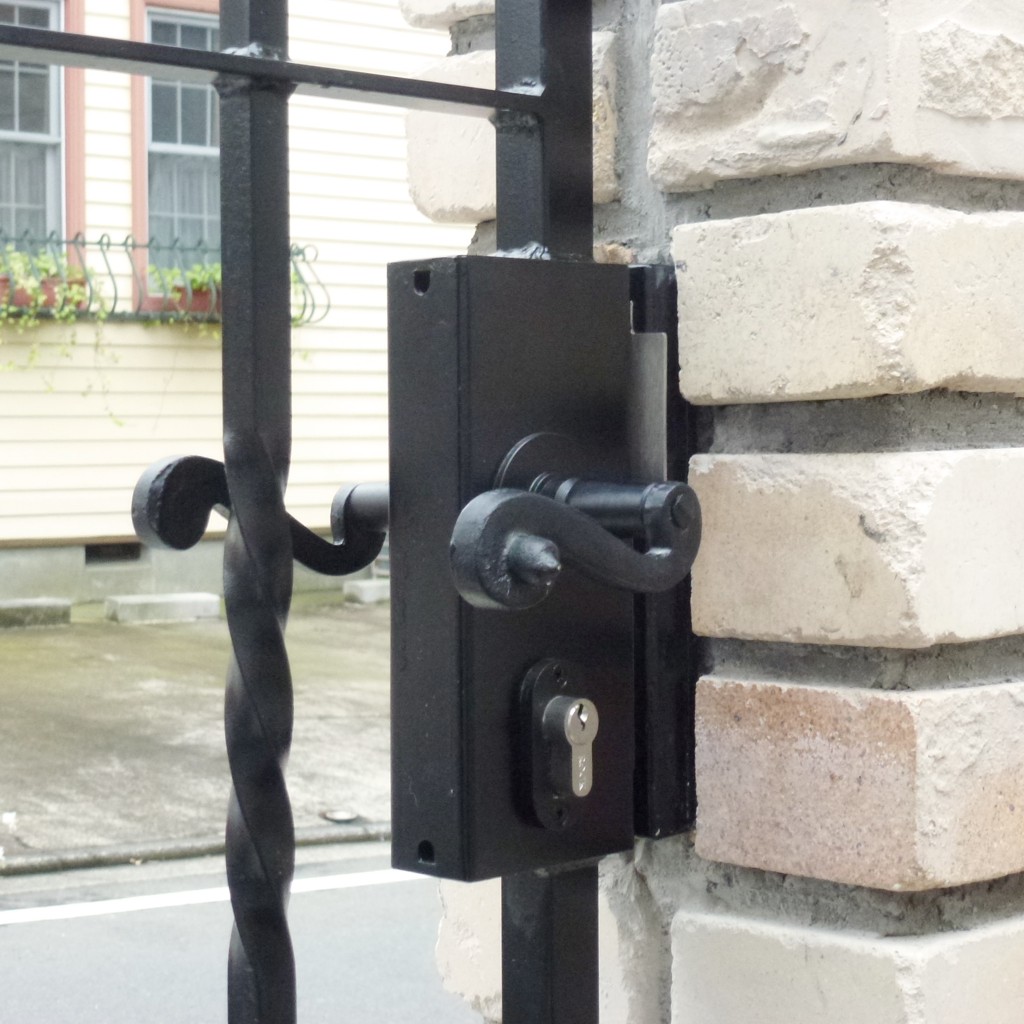

    錠ボックスまわり
    錠ボックスまわり

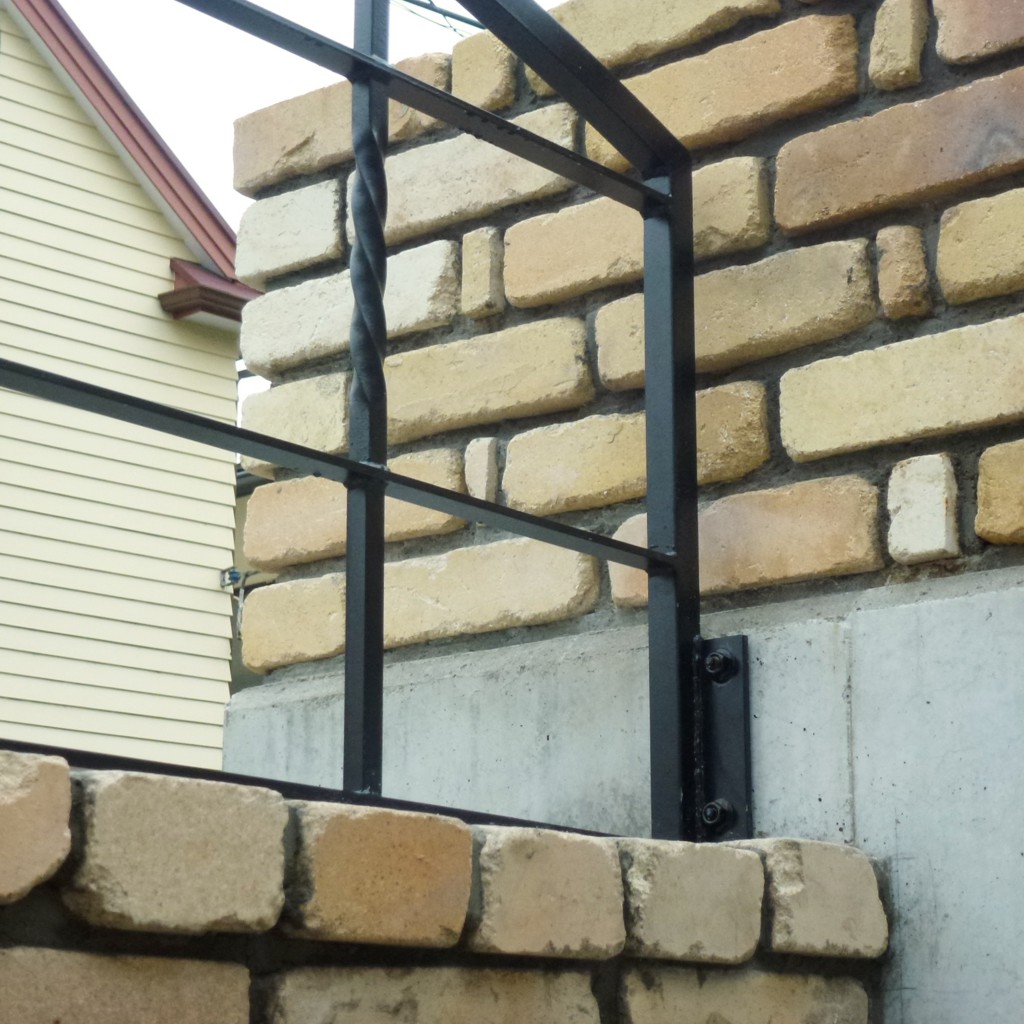

    アーチ取付部
    アーチ取付部

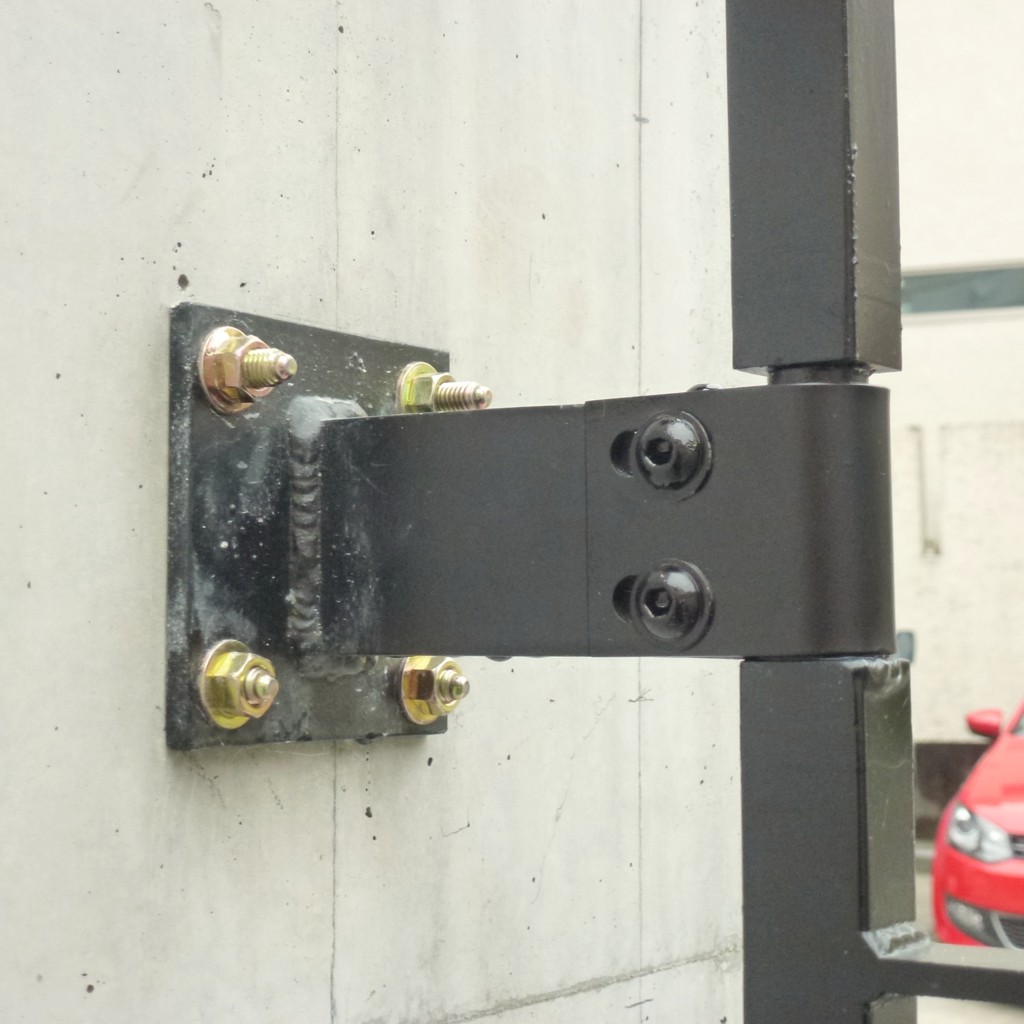

    軸吊りヒンジ詳細
    軸吊りヒンジ詳細

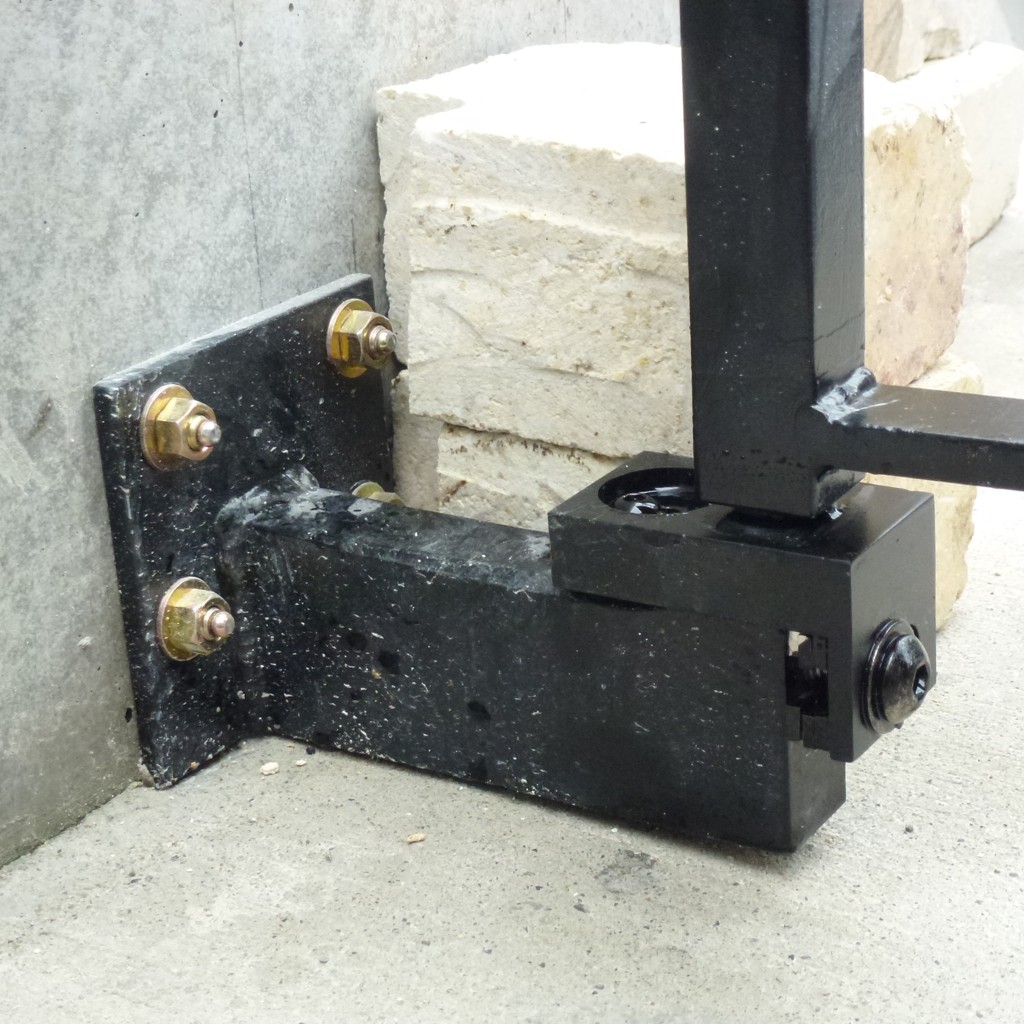

    ピボットヒンジ詳細
    レンガに隠れる分を持出している

    • 【概要】片開き門扉とその上の格子状のアーチ柵です。ヒンジ側はこの後レンガが積まれますのでベースプレートや延長した持出し部が隠れます。ストライクは施工してあったレンガを切欠いて納めています
    • 【仕様】レッキーメタルのロートアイアンパーツと国内鋼材を加工溶接組立。溶融亜鉛メッキ防錆後黒半ツヤ塗装仕上。
    • 【寸法】門扉=1,800H X 900W アーチ柵=650H X 1,800W

    AE11-B 階段壁付けハンドレール

    上部に親柱のあるロートアイアン壁付けハンドレール
    上部に親柱のある壁付けハンドレール

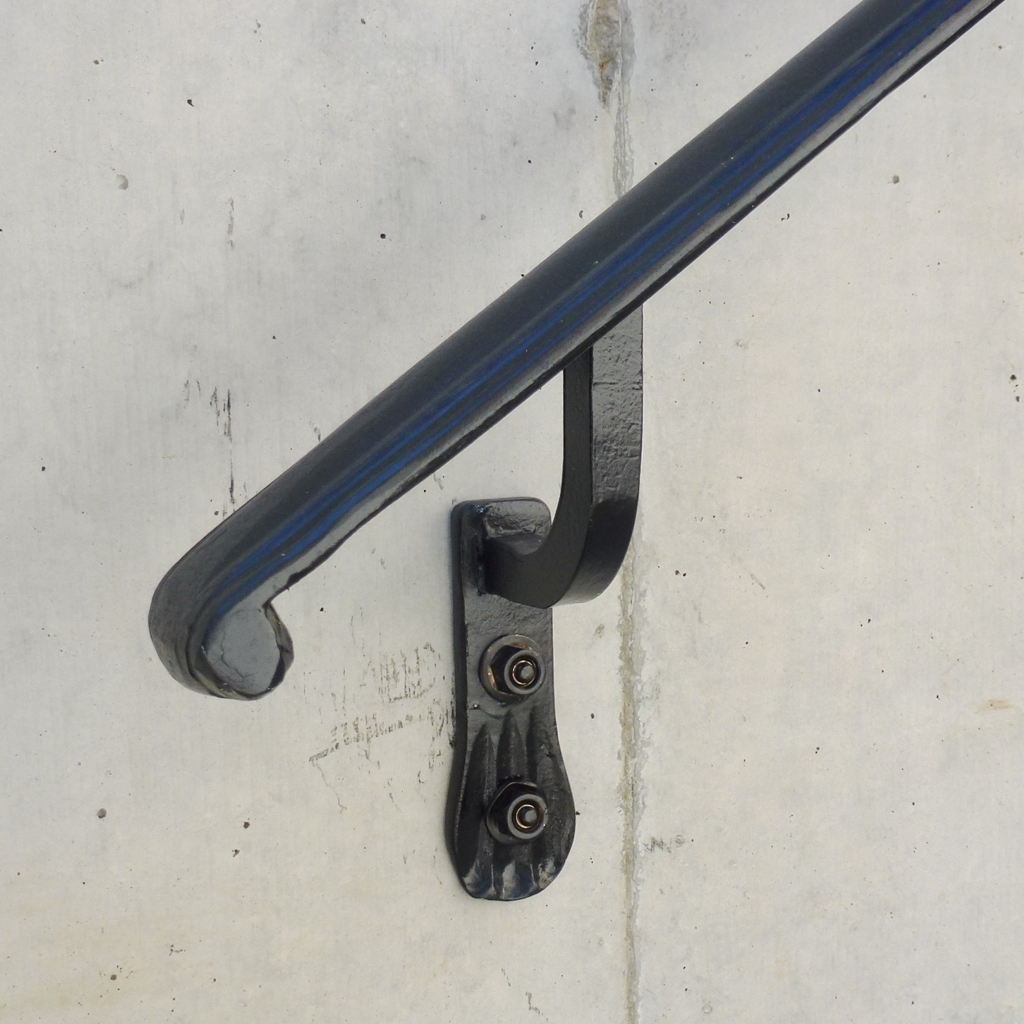

    持出しブラケットとレールエンド
    持出しブラケットとレールエンド


    • 【概要】アプローチ階段の壁付けハンドレールです。最上部は壁がありませんので親柱を建てました。
    • 【仕様】レッキーメタルのロートアイアンパーツと国内鋼材を加工溶接組立。溶融亜鉛メッキ防錆後黒半ツヤ塗装仕上。
    • 【寸法】3,450L 段端から800Hに取付け
